在半導體制造過程中，襯底和晶圓是兩個常見的術語。它們扮演著重要的角色，但在定義、結構和用途上存在一些差異和區別，CMP磨拋工藝也有不同側重。
  襯底---作為基礎層的材料，承載著芯片和器件。它通常是一個硅片或其他材料的薄片，作為承載芯片和電子器件的基礎。襯底可以看作是半導體器件的“地基”。襯底的CMP磨拋工藝主要關注其表面的平整度、清潔度和粗糙度，確保后續工藝如外延生長、薄膜沉積等能夠順利進行。

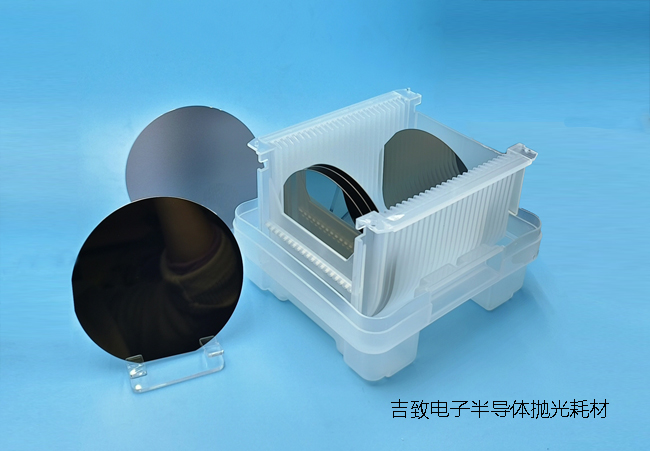

  晶圓---則是從襯底中切割出來的圓形硅片，作為半導體芯片的主要基板。晶圓的CMP磨拋工藝的主要目的是調整其厚度、平行度以及表面粗糙度，以滿足高精度制造的要求。晶圓是半導體制造中的關鍵部件，通常為圓形，直徑從幾厘米到幾十厘米不等。

?

  在半導體制造過程中，CMP技術起著關鍵作用，拋光液和拋光墊是其中的重要耗材，占據成本主要部分。CMP（晶圓表面平坦化）技術是集成電路制造過程中的關鍵工藝，其工作原理是在一定壓力及拋光液的存在下，通過化學和機械的組合技術實現高質量的表面拋光。CMP 拋光材料主要包括拋光液、拋光墊、調節劑、清洗劑等。吉致電子擁有CMP半導體拋光液、拋光墊等耗材的全流程核心研發和制造技術，為您提供半導體襯底、外延、晶圓等工件磨拋cmp加工應用解決方案。
