氮化鎵晶片CMP無蠟吸附墊--解鎖半導體高精度制程的關鍵

文章出處:責任編輯:人氣:-發表時間:2025-12-05 17:55【

氮化鎵CMP拋光工藝中無蠟吸附墊的核心必要性:解鎖高精度制程的關鍵

在氮化鎵(GaN)作為第三代半導體核心材料的產業化進程中,化學機械拋光(CMP)是決定器件表面質量、電性能及可靠性的核心制程環節。氮化鎵材料具有高硬度、高脆性、晶格結構致密等特性,傳統CMP工藝中常用的有蠟吸附墊(如石蠟、樹脂蠟基吸附材料)已難以滿足其高精度加工需求。無蠟吸附墊憑借其獨特的材料設計與工藝適配性,成為氮化鎵CMP拋光中不可替代的關鍵組件,其必要性主要體現在以下五大核心維度:

一、規避材料損傷,保障氮化鎵晶圓完整性

氮化鎵的斷裂韌性僅為硅的1/3~1/2,屬于典型的脆性材料,而傳統有蠟吸附墊存在兩大核心缺陷:

1.熱應力損傷風險:有蠟吸附墊需通過加熱融化蠟層實現晶圓固定,冷卻固化過程中蠟層與氮化鎵晶圓的熱膨脹系數差異(氮化鎵熱膨脹系數約5.3×10??/℃,蠟層通常為15~30×10??/℃)會產生顯著熱應力,導致晶圓出現微裂紋、翹曲甚至崩邊,尤其對大尺寸(6英寸及以上)氮化鎵晶圓,該問題更為突出;

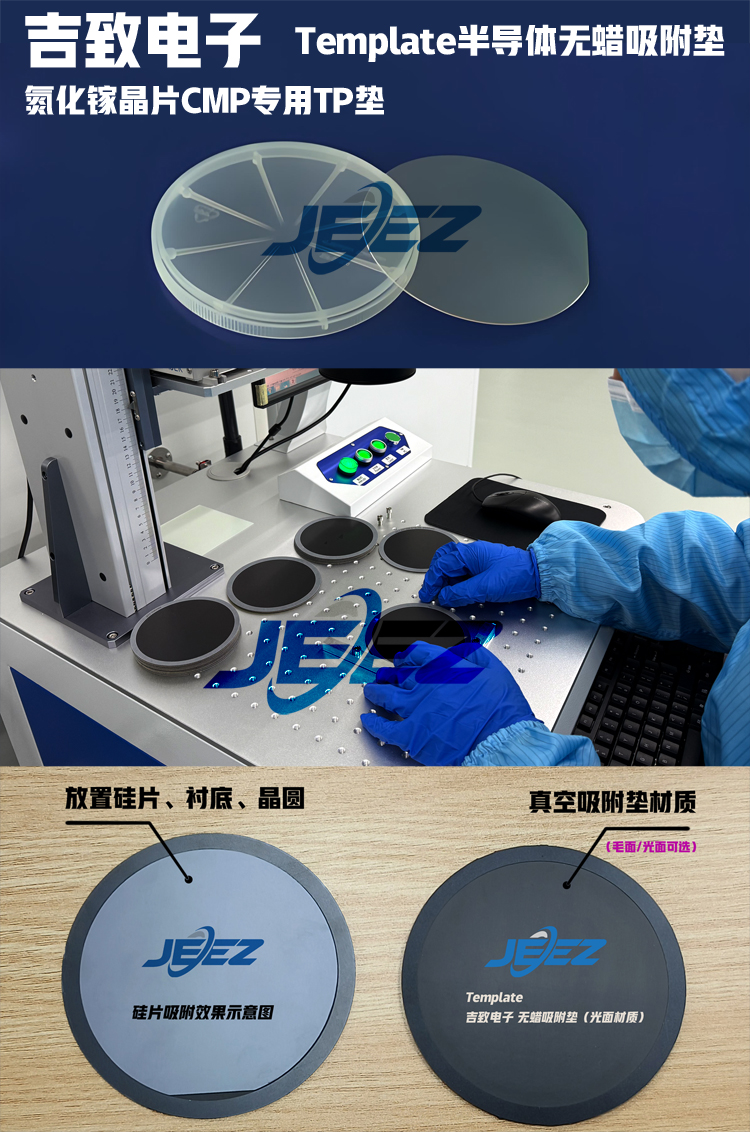

氮化鎵吸附墊Template提升拋光均勻性,滿足高精度表面要求

2.機械應力殘留:蠟層固化后的硬度較高,在CMP拋光的機械研磨作用下,蠟層與晶圓界面的應力無法有效釋放,易引發晶格畸變,影響后續器件的載流子遷移率。

無蠟吸附墊采用高分子彈性材料(如改性聚氨酯、多孔硅膠)或真空吸附+彈性貼合設計,無需加熱,通過物理吸附或真空負壓實現晶圓固定,界面應力均勻且可調節,從根本上避免了熱應力與機械應力導致的材料損傷,保障氮化鎵晶圓的完整性。

二、提升拋光均勻性,滿足高精度表面要求

氮化鎵器件(如HEMT、功率器件)對晶圓表面的平整度(TTV,總厚度偏差)、粗糙度(Ra)要求極高,通常需達到TTV<0.5μm、Ra<0.5nm。傳統有蠟吸附墊存在以下制約:

1.蠟層厚度不均:手工或機械涂覆的蠟層難以實現微米級厚度均勻性,導致晶圓貼合后受力失衡,拋光過程中出現“邊緣過拋”或“中心凹陷”;

2.界面剛性不足:蠟層固化后為剛性結構,無法適配拋光過程中研磨墊的彈性形變,導致晶圓表面壓力分布不均,影響拋光一致性。

無蠟吸附墊通過以下設計解決上述問題:

•采用多孔彈性材料,具備優異的壓縮回彈性能,可根據研磨墊的形變實時調整,確保晶圓表面壓力均勻分布;

•吸附界面為微米級平整度設計,貼合誤差<0.1μm,結合真空吸附的均勻性控制,使氮化鎵晶圓在拋光過程中始終保持水平狀態,有效降低TTV偏差,提升表面粗糙度一致性,滿足高精度器件的制程要求。

三、簡化CMP工藝流程,提高生產效率與良率

傳統有蠟吸附墊的使用流程復雜,且存在明顯的效率瓶頸:

1.預處理與后處理繁瑣:晶圓固定前需對蠟層加熱、涂覆、刮平,拋光后需通過溶劑清洗、高溫溶解等方式去除殘留蠟層,不僅耗時(單片處理時間增加15~20分鐘),且溶劑殘留可能污染晶圓表面,影響后續制程良率;

2.蠟層復用性差:單次使用后蠟層易出現龜裂、殘留,無法重復利用,導致耗材成本居高不下。

無蠟吸附墊的工藝優勢顯著:

•無需加熱、涂覆、清洗等額外步驟,晶圓吸附-拋光-拆卸全程可在3~5分鐘內完成,大幅縮短制程周期;

•吸附界面無化學殘留,拋光后直接進入下一制程,避免污染風險,良率可提升8%~12%;

•優質無蠟吸附墊可重復使用50~100次,耗材成本降低60%以上,同時減少廢棄物排放,符合綠色生產要求。

四、無蠟吸附墊適配氮化鎵CMP的加工環境,保障工藝穩定性

氮化鎵CMP拋光需使用堿性拋光液(如KOH基、NH4OH基),部分工藝還會添加氧化劑(如H2O2),傳統有蠟吸附墊存在化學兼容性問題:

1.蠟層(尤其是石蠟基)易被堿性拋光液侵蝕,導致溶脹、脫落,不僅影響吸附穩定性,脫落的蠟屑還會污染拋光液與研磨墊,造成晶圓劃傷;

2.蠟層與氧化劑反應可能產生有害物質,影響生產環境安全。

無蠟吸附墊采用耐化學腐蝕的高分子材料(如PTFE改性聚氨酯、氟橡膠),經過特殊表面處理后,可耐受pH值2~12的拋光液環境,且不與氧化劑、螯合劑等拋光液成分發生反應,確保在長期使用過程中吸附性能穩定,無溶脹、脫落現象,保障氮化鎵CMP工藝的連續性與穩定性。

五、支撐大尺寸、高產能產業化需求

隨著氮化鎵器件向6英寸、8英寸大尺寸晶圓轉型,以及產業化生產對產能的要求提升,傳統有蠟吸附墊的局限性進一步凸顯:

•大尺寸晶圓的蠟層涂覆均勻性更難控制,熱應力導致的翹曲風險呈指數級增加;

•有蠟工藝的單片處理時間長,無法滿足產業化生產線的高產能需求(通常要求每小時處理20片以上)。

無蠟吸附墊通過模塊化設計與自動化適配性,可輕松兼容6~8英寸大尺寸晶圓,且支持與CMP設備的自動化上下料系統無縫對接,實現“吸附-拋光-卸載”全流程自動化,單小時產能可提升至30片以上。同時,其均勻的吸附力與穩定的性能表現,確保了大尺寸晶圓批量生產時的一致性,為氮化鎵器件的產業化規模擴張?zhí)峁┝岁P(guān)鍵支撐。

吉致電子Template半導體無蠟吸附墊特點

吉致電子總結:無蠟吸附墊是氮化鎵CMP工藝的“精度保障與效率核心”

氮化鎵材料的特性與器件的高精度要求,決定了傳統有蠟吸附墊已無法適配其CMP制程需求。無蠟吸附墊通過規避材料損傷、提升拋光均勻性、簡化工藝流程、保障化學兼容性、支撐產業化產能五大核心優勢,不僅解決了氮化鎵拋光過程中的關鍵技術痛點,更直接提升了器件良率與生產效率,降低了綜合成本。在第三代半導體產業化加速推進的背景下,無蠟吸附墊已成為氮化鎵CMP工藝中不可或缺的核心組件,其技術迭代與應用普及將進一步推動氮化鎵器件在5G通信、新能源汽車、功率電子等領域的規?;瘧?yīng)用。

本文由吉致電子技術團隊整理發布,轉載請注明出處。
