鉬襯底的應用領域及CMP拋光技術解析

文章出處:責任編輯:人氣:-發表時間:2025-04-23 09:51【

鉬(Mo)襯底憑借其高熔點(2623℃)、高熱導率(138 W/m·K)、低熱膨脹系數(4.8×10-6/K)以及優異的機械強度和耐腐蝕性,在半導體、光學、新能源、航空航天等高科技領域發揮著重要作用。吉致電子對鉬襯底的主要應用場景解析其化學機械拋光(CMP)關鍵技術,幫助行業客戶更好地選擇和使用鉬襯底拋光液。
一、鉬襯底的核心優勢
高溫穩定性:熔點高達2623℃,適用于高溫環境。
優異的熱管理能力:高熱導率+低熱膨脹系數,減少熱應力。
高機械強度:耐磨損、抗蠕變,適合精密器件制造。
良好的導電性:適用于電子器件和電極材料。
二、鉬襯底的主要應用領域
1. 半導體與微電子
功率器件(GaN/SiC外延襯底):鉬的熱膨脹系數與GaN、SiC等寬禁帶半導體材料接近,可減少外延層熱應力,提高器件可靠性。
集成電路散熱基板:用于高功率芯片(如CPU/GPU)的散熱,提升熱管理效率。
2. 光學與顯示技術
CIGS薄膜太陽能電池背電極:鉬的高反射率和導電性可提升光電轉換效率。
OLED/LCD顯示面板:作為濺射靶材或支撐襯底,需高平整度(通過CMP拋光實現)。
3. 真空電子與高溫器件
電真空器件(行波管、磁控管):耐高溫電子轟擊,適用于高功率微波器件。
半導體工藝加熱組件:用于高溫爐的加熱器、隔熱屏等。
4. 核能與航空航天
核反應堆材料:用作中子反射層或包殼材料,耐輻射且中子吸收率低。
航天器高溫部件:火箭噴嘴、高溫結構件等,抗熱震性能優異。
5. 醫療與生物工程
X射線管靶材:高熔點可承受電子束轟擊,避免熔毀。
生物醫用涂層:鉬氧化物(MoO2)具有生物相容性,可用于植入器件表面改性。
6. 科研與極端環境實驗
同步輻射光源:用作X射線單色儀或反射鏡襯底。
高壓/高溫實驗樣品臺:如金剛石壓砧實驗中的支撐材料。

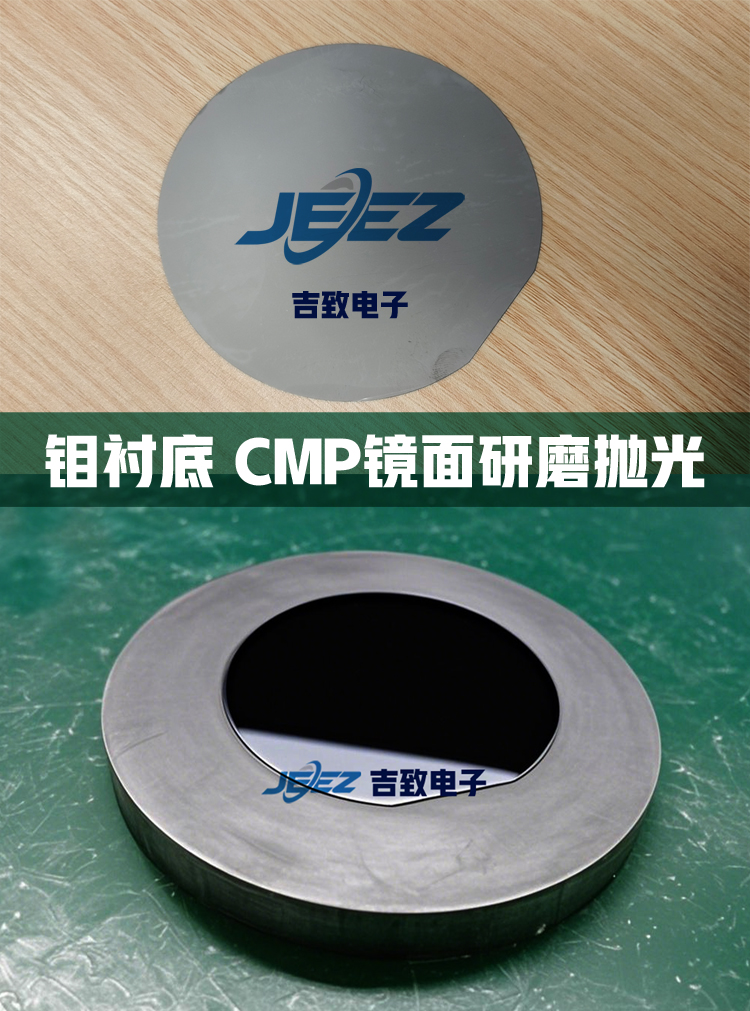

鉬襯底拋光對比吉致電子拋光液

三、鉬襯底的CMP拋光技術
1. 拋光液CMP Slurry關鍵組分
磨料選擇:
二氧化硅(SiO2):硬度適中,適合精密拋光(Ra < 1 nm)。
氧化鋁(Al2O3):高硬度,適用于粗拋或高去除率需求。
膠體二氧化鈰(CeO2):化學活性高,適合超精密拋光。
氧化劑:H2O2、K3[Fe(CN)6]等,促進鉬表面氧化(生成MoO2)。
pH調節劑:酸性(pH 2-4)或堿性(pH 9-11)環境,視拋光需求而定。
添加劑:BTA(緩蝕劑)、EDTA(絡合劑)等,優化拋光效果。

2. 典型拋光工藝參數(僅供參考)

參數推薦范圍
壓力1–5 psi
轉速50–150 rpm
拋光液流量50–200 ml/min
拋光時間10–60 min(視初始粗糙度調整)

3. 鉬襯底CMP拋光后處理
清洗:立即用去離子水超聲清洗,避免殘留腐蝕。
干燥:氮?dú)獯蹈苫蛘婵崭稍铮乐寡趸?br/>檢測:AFM、白光干涉儀測量表面粗糙度(目標Ra < 0.5 nm)。
四、鉬襯底及鉬合金工件未來發展趨勢
二維材料生長:作為石墨烯、MoS2等二維材料的轉移襯底。
量子計算器件:用于超導量子比特(如NbTiN/Mo異質結)的制備。
先進封裝技術:高導熱鉬襯底在3D IC封裝中的應用潛力。
總之,鉬襯底在高端科技領域具有不可替代的作用,而CMP拋光技術是實現其高精度表面處理的關鍵。吉致電子提供高純度鉬襯底及定制化CMP解決方案(拋光液、拋光墊),助力客戶在半導體、新能源、光學等領域的創新應用。聯系吉致電子工程師團隊,獲取專業CMP鉬襯底拋光液及技術支持!
