在半導體產業的精密制造鏈條中，每一顆高性能芯片的誕生，都離不開從硅料提純到芯片封裝的數百道工藝環節。其中，硅片拋光作為銜接硅片切割研磨與后續光刻、薄膜沉積的關鍵工序，堪稱半導體制造的“表面精整藝術”——它以納米級的精度塑造硅片表面形態，直接決定芯片的性能、可靠性與良率。作為深耕電子領域的企業，吉致電子深知這一工藝的核心價值，本文將帶您深入解析硅片拋光的技術精髓。

為何硅片拋光是半導體制造的“必答題”？

硅片經過切割、研磨等前道工序后，表面會殘留微米級的損傷層、劃痕以及高低不平的粗糙結構，同時可能附著雜質顆粒。這些缺陷若不及時處理，會直接導致后續光刻圖案失真、薄膜沉積不均勻，甚至引發器件漏電、擊穿等致命問題。因此，硅片拋光的核心目標并非簡單的“打磨光滑”，而是通過精準控制實現三大關鍵訴求：

•消除表面損傷，重塑微觀平整性：徹底去除前道工藝產生的晶格損傷層和機械劃痕，將硅片表面粗糙度降至納米級甚至亞納米級，確保表面微觀形貌的高度均勻。

•保障尺寸精度，實現全局一致性：嚴格控制硅片的厚度偏差和平面度，使整片硅片的尺寸精度滿足光刻工藝對“基準面”的嚴苛要求，避免因局部厚度差異導致的曝光誤差。

•凈化表面環境，提升器件可靠性：通過拋光過程中的物理摩擦和化學作用，清除表面吸附的雜質離子與微顆粒，減少器件制備過程中的缺陷源，從源頭提升芯片的使用壽命和穩定性。

主流技術：化學機械拋光（CMP）的“協同魔法”

當前半導體制造中，90%以上的硅片拋光任務由化學機械拋光（CMP）技術承擔。這一技術的核心優勢在于將“化學腐蝕”與“機械研磨”的協同作用發揮到極致，既避免了單純機械研磨導致的表面損傷，又解決了單純化學腐蝕難以控制平整度的難題。其工藝過程的核心邏輯可概括為三大關鍵要素的精準匹配：

1.核心耗材：拋光液與拋光墊+吸附墊的“黃金搭檔”

拋光液是CMP的“化學核心”，通常由研磨顆粒（如二氧化硅、氧化鋁）、化學腐蝕劑（如氫氧化鉀、雙氧水）、穩定劑等成分復配而成。其中，研磨顆粒提供機械研磨的“切削力”，化學腐蝕劑則通過氧化作用將硅片表面的硅原子轉化為易被去除的氧化層，二者配合實現高效且低損傷的材料去除。而拋光墊作為“受力載體”，不僅要傳遞研磨壓力，還要通過自身的孔隙結構及時帶走拋光產生的廢料和熱量，維持拋光環境的穩定性。其中吸附墊Template半導體行業的應用，無蠟吸附工藝推升了硅片、晶圓、襯底的拋磨效率與良品率。

2.工藝控制：壓力、轉速與時間的“精準博弈”

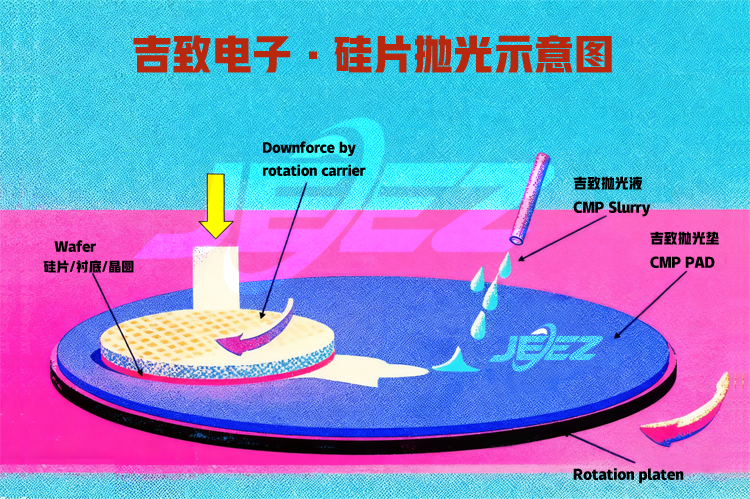

CMP過程中，硅片被吸附在拋光頭下方，以特定轉速壓向旋轉的拋光墊，同時拋光液持續均勻噴灑在二者接觸界面。拋光壓力的大小直接決定材料去除速率，轉速比影響拋光均勻性，而拋光時間則精準控制最終的硅片厚度。對于12英寸大尺寸硅片，這些參數的控制精度需達到毫秒級和微米級，任何微小偏差都可能導致整批硅片報廢。

3.后道保障：清洗與檢測的“雙重把關”

拋光結束后，硅片表面會殘留拋光液中的顆粒和化學雜質，需通過超聲波清洗、超聲波清洗等多步清洗工藝徹底去除。清洗后的硅片還需經過嚴格的質量檢測：利用原子力顯微鏡（AFM）檢測表面粗糙度，通過激光干涉儀測量平面度，借助顆粒計數器排查表面雜質——只有所有指標均符合半導體級標準的硅片，才能進入后續光刻工序。

技術演進：緊跟芯片制程升級的“精度競賽”

隨著芯片制程從微米級邁向7nm、5nm甚至更先進的節點，硅片拋光的技術要求也在不斷突破。例如，對于3D NAND閃存所用的硅片，不僅需要表面平整度更高，還需實現“全局平坦化”以適配多層堆疊結構；而對于功率半導體所用的厚硅片，拋光過程中還需兼顧厚度均勻性與機械強度的平衡。為應對這些挑戰，拋光技術正朝著“耗材定制化”“工藝智能化”方向演進，通過AI算法實時調整拋光參數，結合定制化拋光液配方，滿足不同芯片場景的個性化需求。

吉致電子：以工藝認知賦能產業價值

硅片拋光作為半導體制造的“基礎工程”，其技術水平直接反映產業的精密制造能力。吉致電子始終關注半導體核心工藝的技術演進，從上游材料到下游應用，提供半導體硅片CMP拋光耗材和解決方案：硅片拋光液、硅片拋光墊、硅片吸附墊等，深入理解各環節的技術痛點與需求。未來，我們將持續以專業視角整合行業資源，為客戶提供更具價值的電子器件解決方案，與產業伙伴共同推動半導體制造技術的迭代升級。

本文由吉致電子技術團隊整理發布，轉載請注明出處。
