半導體晶圓CMP化學機械研磨拋光的原因
什么是CMP化學機械研磨拋光?
CMP(Chemical Mechanical Polishing)其實為化學與機械研磨(C&MP)的意思,化學作用與機械作用平等。
目前CMP已成為半導體制程主流,其重要的原因主要有二:
①為了縮小芯片面積,因此采用集成度高、細線化的多層金屬互連線(七層以上),因線寬極細,且需多層堆疊,故光刻制程即為一關鍵步驟。若晶圓表面凹凸不平,平坦度差,則會影響光刻精確度,因此需以CMP達成晶圓上金屬層間之全面平坦化(Global Planarization)。
②為了降低元件之電阻電容延遲(RC Delay),提高運算速度,因此將內聯機由電阻系數較高之鋁改為較低之銅。但銅不易產生高揮發性之化合物,以目前技術,不易進行量產之等離子蝕刻,所以目前多采鑲嵌制程,即先在絕緣層上定義所需圖案,再沉積銅金屬,最后再以CMP將多余銅金屬磨除。

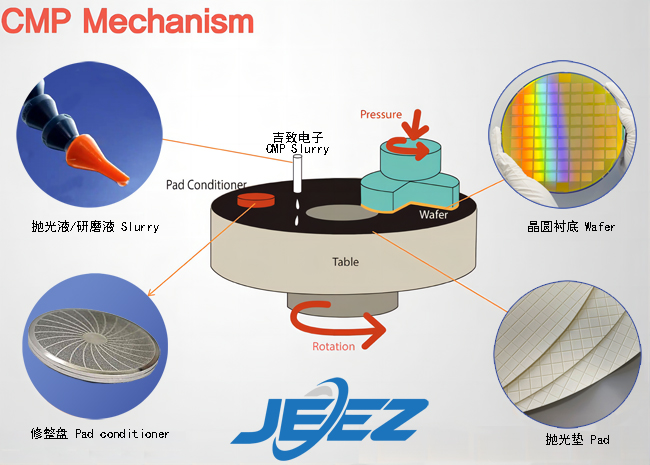

機械研磨與化學作用,而達成磨平晶圓上之金屬層、阻障層、絕緣層。晶圓上不平表面與研磨墊(Pad)互相接觸研磨,兩者之間并添加由酸性或堿性研磨液(Solution)與超細固體研磨粒(Abrasive)組成之研磨漿(Sluny)。藉由研磨粒之「機械」研磨磨與研磨液之「化學」作用,二種作用同時進行,而將不平表面去除,使表面平坦。
CMP主要消耗品為載具膜(Carrier Film)、研磨墊pad及研磨漿slurry。廣義CMP包含CMP后清潔(Post-CMP Cleaning)。
CMP工藝高效穩定、工藝組合靈活,可實現晶圓納米級全局平坦化,滿足先進制程技術需求,已在集成電路、先進封裝、大硅片等制造工藝中批量應用。
