CMP阻尼布拋光墊:多材料精密拋光的解決方案

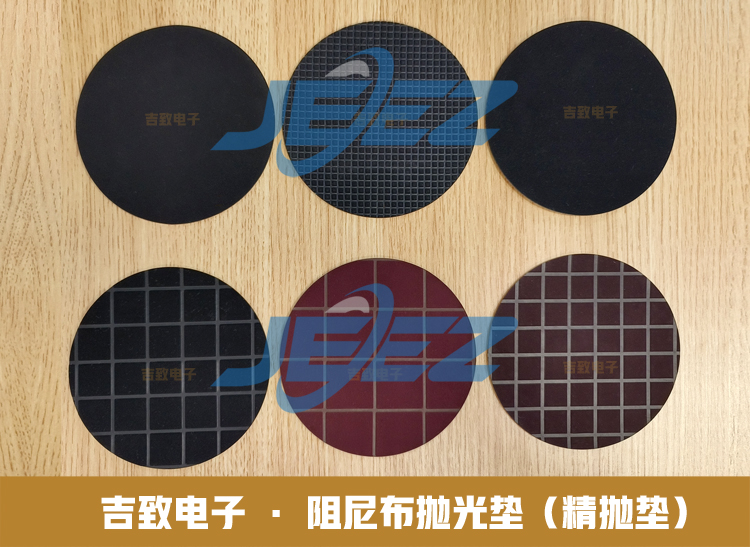

阻尼布拋光墊/精拋墊/黑色拋光墊是CMP工藝中材料納米級精度的關鍵保障:
在半導體化學機械拋光(CMP)工藝的最后精拋階段,阻尼布拋光墊(CMP精拋墊)扮演著決定晶圓最終表面質量的關鍵角色。這種特殊絲絨狀材料的CMP拋光墊,質地細膩、柔軟,表面多孔呈彈性,使用周期長。阻尼布拋光墊可對碳化硅襯底、精密陶瓷、砷化鎵、磷化銦、玻璃硬盤、光學玻璃、金屬制品、藍寶石襯底等材質或工件進行精密終道拋光,在去除納米級材料的同時,實現原子級表面平整度,是先進制程芯片制造不可或缺的核心耗材。
CMP精拋階段的特殊挑戰與需求
與粗拋或中拋階段不同,精拋工藝面臨著一系列獨特的技術挑戰:
- 材料去除量極小但精度要求極高:通常只需去除幾十納米厚度的材料,但要求表面粗糙度控制在0.1nm RMS以下
- 缺陷控制極為嚴格:不允許出現任何可見的微觀劃痕或殘留顆粒
- 表面化學狀態敏感:需保持表面化學特性一致,避免影響后續工藝
傳統拋光墊難以滿足這些苛刻要求,而專為精拋設計的阻尼布拋光墊通過獨特的材料組合和結構設計,完美解決了這些問題。
阻尼布精拋墊的特殊結構
高性能阻尼布精拋墊采用"三明治"復合結構,每層都具有特定功能:
1. 超細纖維表面層(關鍵創新)
- 采用直徑2-5μm的極細纖維編織而成
- 纖維表面經過等離子處理,形成均勻納米級孔隙
- 添加硅烷偶聯劑改善與拋光液的相容性
2. 梯度過渡層
- 彈性模量從表層到底層梯度變化(通常從50MPa到500MPa)
- 含有熱致變色材料,可直觀顯示拋光溫度分布
- 內置應力緩沖微結構,吸收高頻振動
3. 高穩定性基底層
- 碳纖維增強復合材料,熱膨脹系數<5ppm/°C
- 激光雕刻的精確定位標記,確保安裝精度
- 背面導電涂層,防止靜電積聚
吉致電子CMP PAD的技術突破
吉致電子研發并生產的CMP阻尼布精拋墊實現了多項穩定的技術指標:
- 表面一致性:全墊厚度偏差<0.2μm
- 壽命穩定性:連續使用數小時后去除率波動<2%
- 兼容性:適配所有主流CMP機臺
吉致電子堅持對半導體CMP拋光耗材產品的創新研發,為客戶提供更精密、更穩定、更經濟的精拋解決方案,共同開創納米制造的新紀元。阻尼布拋光墊產品及技術咨詢可聯系17706168670
無錫吉致電子科技有限公司
聯系電話:17706168670
郵編:214000
